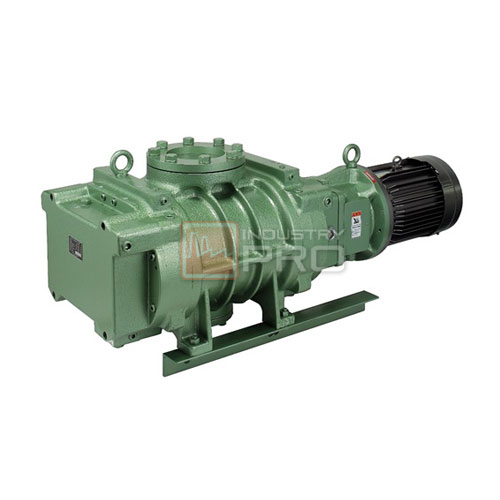

ปั๊มสุญญากาศ OSAKA RA/RD/R Series คือปั๊มสุญญากาศแบบรูท นำเข้าจากประเทศญี่ปุ่น ทำงานด้วยระบบ 2 ใบพัด ให้ความต่อเนื่องในการจ่ายลมที่สูง สามารถดูดความชื้นออกจากกระบวนการผลิตได้อย่างรวดเร็ว เหมาะสำหรับอุตสาหกรรมประเภท ห้องทดลองวิทยาศาสตร์ ,โรงงานเคมี , อุตสาหกรรมยานยนต์ , อุตสาหกรรมเหล็กและโลหะ เป็นต้น
– พื้นผิวที่เปียกผลิตจากอลูมิเนียม ไม่เกิดสนิม
– ซีลเพลาภายในเป็นแบบไม่สัมผัส ทำให้การดูแลรักษาน้อยกว่าแบบทั่วไป 2-3 เท่า
– สามารถตรวจสอบระดับน้ำมันสองระดับที่ด้านเดียวกัน ทั้งพอร์ตจ่ายน้ำมัน และระบายน้ำมัน
– เสียงรบกวนต่ำและการสั่นสะเทือนน้อย
– ปั๊มน้ำหนักเบา ขนาด กะทัดรัด พร้อมมอเตอร์ที่ติดตั้งโดยตรง ตัวปั้มมีระบบป้องกันไม่ให้เกิดไอน้ำภายในตัวเครื่อง เพื่อ ช่วยให้ปั๊มทำงานได้อย่างต่อเนื่องและมีประสิทธิภาพ
– ปั๊มสุญญากาศขนาดใหญ่ขับเคลื่อนด้วยสายพาน เหมาะสำหรับห้องที่มีความจุมาก เช่น ห้องจำลองอวกาศ, ห้องสำหรับอบแห้ง , EBW ฯลฯ
ปั๊มสุญญากาศ OSAKA รุ่น RA/RD/R เหมาะสำหรับอุตสาหกรรมหลากหลายประเภท
| Driving Method | Motor directly-coupled Type | |||||
| Material of Wetted Surface | Aluminum /Cast Iron | Cast Iron | ||||
| Model | OSAKA RA 100 | OSAKA RD 302 | OSAKA RD 600 | OSAKA RD 1200 | OSAKA RD 1500 | |
| Nominal volume flow rate | 50 Hz m3/h(L/min) | 90 (1,500) | 250 (4,170) | 500 (8,330) | 1,000 (16,700) | 1,350 (22,500) |
| Allowable Pressure Difference (With standard motor) | 50Hz kPa | 9.3 | 5.3 | 7 | ||
| Base Pressure | Backed with single stage oil-sealed rotary pump Pa | 7 x 10 -2 | ||||
| Backed with two stage oil-sealed roitary pump Pa | 1.3 x 10 -2 | |||||
| Volume flow rate of Standard Backing Pump m3/h(L/min) | 18 ～36 (300 ～600) | 36 ～100 (600 ～ 1,670) | 90 ～220 (1,500 ～ 3,670) | 180 ～220 (600 ～ 1,670) | 220 ～450 (3,670 ～ 7,500) | |
| Standard Motor Specification | Houseing Structure | Totally Enclosed Fan-cooled Indoor Type | ||||
| Output kW | 0.4 | 1.5 | 2.2 | 3.7 | 5.5 | |
| Voltage Frequency | AC200 V at 50/60 Hz or AC 220 V at 60 Hz | |||||
| Motor Type | Flange Mounting Motor | |||||
| Pole Number | 2 | 2 | 4 | 2 | 4 | |
| Phase Number | 3 | |||||
| Rotor Structure | Cage Type | |||||
| Rotation Speed | 50 Hz min-1 | 3,000 | 3,000 | 1,500 | 3,000 | 1,500 |
| Oil Capacity L | 0.33 | 0.9 | 2.7 | 4 | ||
| Cooling Water Consumption m3/h | 0.06 | Air Cooled | 0.4 | |||
| Weight | With Standard motor kg | 25 | 110 | 260 | 280 | 530 |
| Without Motor kg | 17 | 80 | 220 | 230 | 460 | |
| Allowable Ambient Temperature | Operation / Storage C | +10 ～+ 40/- 5 ～ +60 | ||||
| Flange Connection | Gas Inlet | JIS B2290 VG 50 | JIS B2290 VF 80 | JIS 10K 100A | JIS 10 K 150A | |
| Gas Outlet | JIS B2290 VG 50 | JIS B2290 VF 80 | JIS 10K 80A | JIS 10 K 100A | ||
| Driving Method | Motor directly-coupled Type | Belt Drive Type | ||||
| Material of Wetted Surface | Cast Iron | |||||
| Model | OSAKA RD 1510 | OSAKA RD 2500 | OSAKA RD 2510 | OSAKA R 6002 | OSAKA R 12001 | |
| Nominal volume flow rate | 50 Hz m3/h(L/min) | 2,070 (34,500) | 6,000 (100,000) | 12,000 (200,000) | ||
| Allowable Pressure Difference (With standard motor) | 50Hz kPa | 19 | 4.5 | 19 | 4.7 | 4 |
| Base Pressure | Backed with single stage oil-sealed rotary pump Pa | 7 x 10 -2 | ||||
| Backed with two stage oil-sealed roitary pump Pa | 1.3 x 10 -2 | |||||
| Volume flow rate of Standard Backing Pump m3/h(L/min) | 220 ～450 (3,670 ～ 7,500) | 450 ～600 (7,500 ～ 10,000) | 600 ～900 (10,000 ～ 15,000) | 900 ～1,200 (15,000～ 20,000) | ||
| Standard Motor Specification | Houseing Structure | Totally Enclosed Fan-cooled Indoor Type | ||||
| Output kW | 11 | 5.5 | 15 | 11 | 22 | |
| Voltage Frequency | AC200 V at 50/60 Hz or AC 220 V at 60 Hz | |||||
| Motor Type | Flange Mounting Motor | Foot Mounting Motor Slide base is necessary | ||||
| Pole Number | 4 | 4 | 4 | 4 | 6 | |
| Phase Number | 3 | |||||
| Rotor Structure | Cage Type | |||||
| Rotation Speed | 50 Hz min-1 | 1,500 | 1,200 | 1,030 | ||
| Oil Capacity L | 4 | 6.2 | 2.5 | 5.9 | ||
| Cooling Water Consumption m3/h | 0.4 | 1.1 | 1.5 | |||
| Weight | With Standard motor kg | 570 | 690 | 750 | 1,050 | 3,030 |
| Without Motor kg | 460 | 620 | 940 | 2,800 | ||
| Allowable Ambient Temperature | Operation / Storage C | +10 ～+ 40/- 5 ～ +60 | ||||
| Flange Connection | Gas Inlet | JIS 10 K 150A | JIS 10K 200 A | JIS 5K 300 A | JIS 10 K 400 A | |
| Gas Outlet | JIS 10 K 100A | JIS 10K 100 A | JIS 5K 150 A | JIS 10 K 200 A | ||
